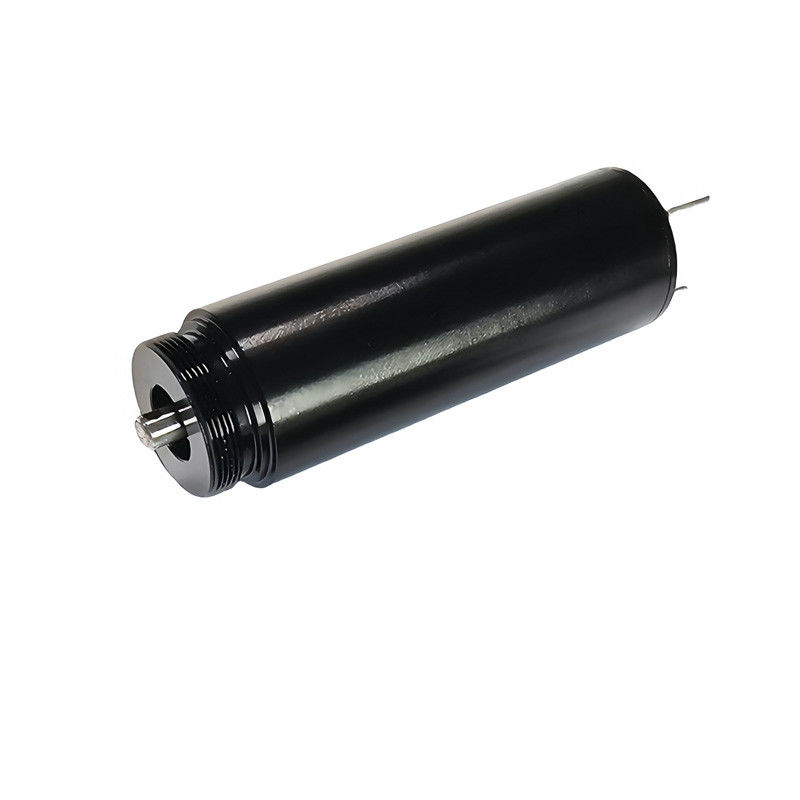

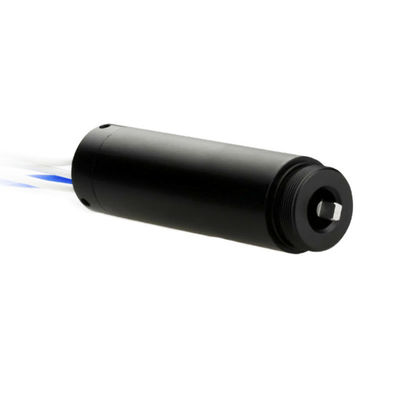

มอเตอร์ 16 มมไร้แปรง 24 ว 37000 รอบ / นาที 101mNm เครื่องยนต์จอไมโครมอเตอร์ Ultra Quiet Edition
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | PM |
| ได้รับการรับรอง: | CE, ROHS |
| หมายเลขรุ่น: | PM1651C |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 20 ชิ้น |
|---|---|
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | กล่องกระดาษส่งออกที่แข็งแกร่งด้านนอก, โฟมโพลีภายใน |
| เวลาการส่งมอบ: | 20 วันทําการ |
| เงื่อนไขการชำระเงิน: | Moneygram, Western Union ,, T/T |
| สามารถในการผลิต: | 90000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ประเภทเครื่องยนต์: | มอเตอร์ไร้กำมะหยี่ที่กำหนดเอง | เส้นผ่านศูนย์กลางมอเตอร์: | 16 มม. |
|---|---|---|---|
| ความยาวของตัวมอเตอร์: | 51 มม | ความดันเฉพาะ: | 24V, 48V หรือปรับแต่ง |
| ไม่มีความเร็วในการโหลด: | 40000rpm หรือ 37000 รอบต่อนาทีหรือปรับแต่ง | จำนวนคู่ของโรเตอร์มอเตอร์: | 1 |
| ประเภทแบริ่ง: | ประเภทปัจจุบันลูกปืนต่ำ | วัสดุแม่เหล็ก: | NdFeB |
| พลังงานสูงสุด พลังงานออก: | 98W | ||
| เน้น: | ไมโครมอเตอร์ 37000 รอบต่อนาที,ไมโครมอเตอร์รุ่นเงียบพิเศษ,มอเตอร์กระแสตรงไร้แปรงถ่าน 16 มม |
||
รายละเอียดสินค้า
รุ่น: มอเตอร์ DC แบบไร้แปรงถ่าน 16 มม. 24V 37000rpm 101mNm Micromotor ผลิตในเยอรมัน รุ่นเงียบพิเศษ
การใช้งานทั่วไป:
1. การใช้งานด้านการบินและอวกาศและการป้องกันประเทศ
• ระบบดาวเทียม
มอเตอร์แบบไร้แปรงถ่านแบบ Slotless ทำหน้าที่เป็นส่วนประกอบสำคัญในระบบย่อยของยานอวกาศ โดยเฉพาะอย่างยิ่งในกลไกการบังคับทิศทางเสาอากาศแบบ phased-array การทำงานแบบปราศจาก cogging ช่วยให้มั่นใจได้ถึงความแม่นยำในการจัดตำแหน่งในระดับ sub-arcminute สำหรับอาร์เรย์การสื่อสารในห้วงอวกาศลึก
• เทคโนโลยีการขับเคลื่อนโดรน
สถาปัตยกรรมการขับเคลื่อน UAV สมัยใหม่มีการรวมมอเตอร์แบบไร้แปรงถ่านแบบ slotless อย่างกว้างขวาง โดยใช้ประโยชน์จากอัตราส่วนแรงบิดต่อความเฉื่อยสูง (เกิน 4.5 N·m/kg) สำหรับการปรับเวกเตอร์แรงขับอย่างรวดเร็วระหว่างการหลบหลีกสิ่งกีดขวางอัตโนมัติ
2. การประยุกต์ใช้เทคโนโลยีทางการแพทย์
• ระบบการผ่าตัดด้วยหุ่นยนต์
มอเตอร์เหล่านี้ช่วยให้มีความละเอียดในการวางตำแหน่งในระดับ submicron ในตัวควบคุมการผ่าตัด ซึ่งมีความสำคัญสำหรับงานผ่าตัดขนาดเล็ก เช่น ขั้นตอนการตัดวุ้นตาทางจักษุวิทยาที่ต้องการ <10μm การลดการสั่น
• การรวมภาพวินิจฉัย
ในระบบการวางตำแหน่งที่เข้ากันได้กับ MRI ไดรฟ์แบบไร้แปรงถ่านแบบ slotless ให้ความแม่นยำในการเคลื่อนที่เชิงเส้น 50nm ผ่านการควบคุมการสลับแบบไซนูซอยด์ ซึ่งช่วยขจัดสัญญาณรบกวนจากโลหะด้วยสนามแม่เหล็ก 7T
3. โซลูชันการผลิตทางอุตสาหกรรม
• การควบคุมเครื่องจักรกลความแม่นยำ
การกำหนดค่าแกนหมุน CNC ใช้มอเตอร์แบบไร้แปรงถ่านแบบ slotless เพื่อรักษาความสามารถในการทำซ้ำในการวางตำแหน่ง ±0.8μm ระหว่างการปฏิบัติงานกัดด้วยความเร็วสูง (สูงถึง 40,000 RPM) ซึ่งมีความสำคัญสำหรับการผลิตส่วนประกอบไทเทเนียมเกรดการบินและอวกาศ
• ระบบบรรจุภัณฑ์อัตโนมัติ
รวมอยู่ในหน่วยหยิบและวางหุ่นยนต์ มอเตอร์เหล่านี้ให้ความแม่นยำในการซิงโครไนซ์ 0.1ms ผ่านโปรโตคอลการสื่อสาร EtherCAT ทำให้สามารถส่งผ่านได้ 200ppm (ชิ้นส่วนต่อนาที) ในสายการบรรจุภัณฑ์ตุ่มยา
4. แพลตฟอร์มการเคลื่อนที่ของหุ่นยนต์
• การกระตุ้นข้อต่อแบบ Anthropomorphic
หุ่นยนต์ Humanoid ใช้มอเตอร์แบบไร้แปรงถ่านแบบ slotless ที่มีความละเอียดเชิงมุม 0.02° ในข้อมือที่ประกบกัน ซึ่งจำลองความถนัดของมนุษย์สำหรับงานที่ซับซ้อน เช่น การจัดการวัตถุหลายนิ้ว
• หุ่นยนต์บริการอัตโนมัติ
ล้อรอบทิศทางของหุ่นยนต์ส่งมอบรวมมอเตอร์ดุมแบบไร้แปรงถ่านแบบ slotless ที่มีประสิทธิภาพสูงสุด 92% ทำให้สามารถทำงานต่อเนื่องได้ 8 ชั่วโมงด้วยความสามารถในการบรรทุก 50 กก. ในสภาพแวดล้อมคลังสินค้า
ข้อมูลทางเทคนิคของมอเตอร์:
| PM1651C Series | หน่วย | 001 | ||
| 1 | แรงดันไฟฟ้าที่กำหนด | V | 24 | |
| 2 | แรงบิดขณะหยุด | mNm | 101 | |
| 3 | กระแสไฟขณะหยุด | A | 16.3 | |

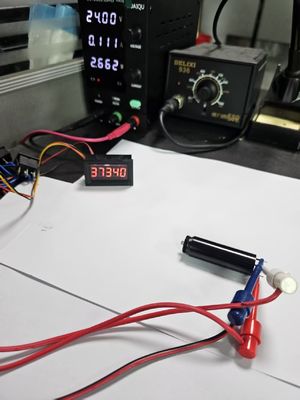

| 4 | ความเร็วขณะไม่มีโหลด | rpm | 37000 | |
| 5 | กระแสไฟขณะไม่มีโหลด | A | 0.10 | |
| 6 | ความเร็วที่กำหนด | RPM | 27380 | |
| 7 | กระแสไฟที่กำหนด | A | 4.31 | |
| 8 | แรงบิดที่กำหนด | mNm | 26.29 | |
| 9 | กำลังไฟขาออกที่กำหนด | W | 75.42 | |
| 10 | ประสิทธิภาพที่โหลดที่กำหนด | % | 72.6 | |
| 11 | ความต้านทานของขั้วต่อ | Ohm | 1.52 | |
| 12 | ค่าคงที่ Back –EMF | V/KRPM | 0.64 | |
| 13 | ประสิทธิภาพสูงสุด | % | 86 | |
| 14 | สัมประสิทธิ์แรงบิด | mNm/A | 6.19 | |
| 15 | ค่าคงที่ความเร็ว | rpm/V | 1541 | |
| 16 | กำลังไฟขาออกสูงสุด | W | 98 | |
| 17 | ความเร็วเชิงมุม | rad/s | 3874 | |
| ข้อมูลเพิ่มเติม | ||
| ● | จำนวนคู่ขั้วของโรเตอร์ | 1 |
| ● | จำนวนเฟส | 3 |
| ● | ช่วงอุณหภูมิในการทำงาน | -40℃... +150℃ |
| ● | ระดับฉนวน | Class F |
| ● | พารามิเตอร์มอเตอร์และขนาดเพลาสามารถทำได้ตามคำขอของลูกค้า | |
| ● | ตัวเลือก: กระปุกเกียร์ | |
แบบร่างมอเตอร์ (มม.)
